一,、概述

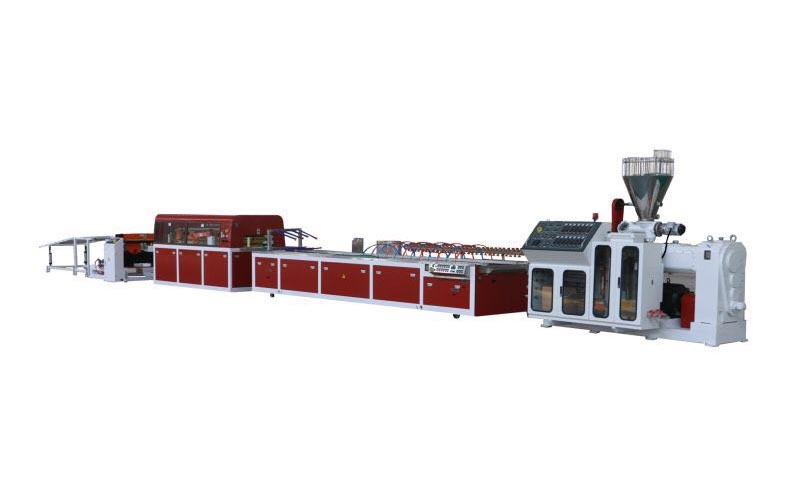

 PVC650型木塑室內集成墻板設備生產線是為擠出PVC型材制品特殊設計的，制品寬度650mm

 該室內集成墻板設備擠出生產線包含:

1,、SJZS-65錐形雙螺桿擠出機

1.1生產能力：-200 Kg/h（PVC）

1.2螺桿直徑：φ65/φ132m

1.3螺桿長度：1440mm

1.4機筒螺桿材質：38CrMoAlA

1.5機筒螺桿表面處理：氮化處理,，表面鑲合金

1.6機筒螺桿表面硬度：HV940以上

1.7機筒螺桿生產廠家：浙江產

1.8螺桿轉速：3.5-35r/min

1.9螺桿扭矩：12000N.m/根

1.10驅動電機功率：37 KW/交流電機

1.11調速系統：“ABB”品牌變頻調速器

1.12溫控方式/溫控區數：“歐姆龍”溫控表

1.13加熱器類型：陶瓷加熱器

1.14主機加熱總功率-段數：20 KW-4段

1.15主機冷卻功率×段數：0.37 KW×3段   強冷式通風冷卻

1.16機筒加熱段數及最大負荷電流：4段 20A

1.17螺桿芯部冷卻：自循環

1.18真空排氣系統：真空泵2.2 KW,抽氣速率60m/h,極限真空度4000pa

1.19定量加料裝置: 交流電機0.75 KW變頻調速也可與主機同步調速，采用不銹鋼喂料料斗,配防架橋裝置

1.20定量喂料調速/品牌：變頻調速/ABB品牌

2,、YFD 650 真空定型臺(地軌采用整體式的)

2.1定型臺水槽采用不銹鋼制作,。定型臺水槽前端加脫水盤，定型臺兩邊折邊（避免水朝外流出）,，導致門板遇水生銹。

2.2 定型臺長度:4500mm

2.3 定型臺寬度: 1400mm

2.4 定型臺鋁導軌中心距：750mm(做成可調式)

2.5 真空泵:7.5 KW x1臺5.5 KW x1臺二臺水環式真空泵帶消音裝置真空泵底板加大,，采用整體式底板,，抗震，方便維護,，安裝精度高,、防震動、帶過電流保護（冬天必須放水,，以防凍壞）

2.6 真空度:0 -0.09 Mpa

2.7 水泵功率及數量: 5.5kw水泵一臺

2.8 真空氣嘴數量:40只（黃色標注）

2.9 水嘴數量:    40只   (藍色標注)

2.10 定型臺面軌道材質形式及斷面形式：不銹鋼水槽,，模具連接軌道用鑄鋁型材，表面硬質陽極氧化處理或噴銀粉漆,，托架與集水管為一體,，采用不銹鋼方管，耐磨耐腐蝕,。

2.11 氣,、水嘴接頭位置及方式: 氣嘴球閥在機身上方，水嘴在水槽方管托架上

2.12電氣控制柜及操作面版均有防水保護.

2.13 渦流吹風機: 1. 5kw用于吹干制品表面水漬

2.14 定型臺前后移動裝置: 由絲桿連接定型臺與牽引機, 絲桿減速電機功率1.5Kw,電動控制定型前后移動

2.15 定型臺上下位置調節:手動升降,，由2臺絲桿電機控制,四部微型絲桿減速器傳動.

2.16 其他二個方向調節: 水槽水平傾斜度和定型臺左右位置微調可手動調節.

2.17 由真空表水溫表顯示各區的真空度及水溫

2.18 定型臺電氣部分,接觸器西門子空氣開關:正泰CHNT

2.19 冷卻水用量：16 立方米/小時

3. YFY650 雙履帶牽引機（增加鋼化玻璃防護罩）

3.1 牽引帶數量: 2條

3.2 每部牽引帶各由2.2kw電機傳動. 牽引帶由變頻器提供速度控制

3.3變頻器生產廠家:瑞士ABB品牌

3.4 牽引皮帶,，長度2200mm,牽引帶有效長度1800mm

3.5牽引膠塊規格280X45X35，由Q235底板連接,，膠塊采用韓國廠家提供配方,，可靠耐磨，梯形斷面,，接觸面帶槽.

3.6牽引帶有效寬度:650

3.7牽引速度：0.5~3m/min

3.8氣動元件工作壓力: 0.5~0.7 Mpa

3.9牽引帶高度可由控制面板上的氣閥開關調節,用于開車時的微調,。

3.10牽引架中心高: 1050mm 可調,。

4. YFG650鋸片式橫向移動切割機（采用變頻器控制進刀）

4.1 切割電機功率: 2.2KW切割機前端增加可調節托輥

4.2 切割最大寬度: 650mm，高度：80mm

4.3 吸屑風機功率: 2.2 KW

4.4 切割程序控制由CTS品牌PLC

4.5 切割刀片: 優質合金, 適合PVC型材的切割 – 鋸片外徑255mm

4.6 切割時由膠塊壓緊裝置提供準確切割精度

4.7切割工作臺移動采用氣動,，刀片起落由汽缸控制和PLC程序控制.

4.8 工作壓力: 0.5~0.7 Mpa

4.9 可以選擇手動切割和自動切割模式.

4.10 光電開關計長

4.11 牽引切割電氣部分: CTS品牌PLC, SIEMENS接觸器,，九川機床控制變壓器，正泰空氣開關.,，牽引切割機分體式.

5. YFF650翻料架

5.1 堆料架長度: 6m 鋁制滾輪式加汽缸卸料

5.2 適合制品寬度：650mm

二,、室內集成墻板設備安裝條件

1. 電力條件

1.1 標準: 380 V/ 3 相/ 50 Hz

1.2 工作電壓: 380V

1.3 控制電壓: 220V

1.4 保護措施: 接地

2. 壓縮空氣:

2.1 有效工作壓力范圍: 0.4~0.6Mpa

2.2使用條件: 要求無塵、無煙,、無油污

3. 冷卻水

3.1有效工作壓力范圍: 0.2~0.4Mpa

3.2 水溫: 10 ~ 15攝氏度
